PLC控制密码锁

    随着社会的进步,时间的推移,PLC已经在不经意中慢慢地向人们的生活走近.

PLC控制系统除了用在工业现场,

比如做成电气柜PLC控制柜,PLC控制箱之外,

在民用品上也可见到PLC的身影.下面就是一个PLC用于人们生活品中的例子.

   下文介绍PLC在密码锁控制中的应用.

    用数字键输入密码有一个缺陷, 就是人们在按下密码的时候,如果旁边有人看,很容易泄漏密码.本文介绍

用PLC控制一个密码锁,

用一位BCD码数字开关输入1-8位数字,即使旁边有人也看不出输入的密码.

控制方案设计

1,输入/输出元件及控制功能如下

2,电路设计

密码锁的PLC接线图如下,

    用一个BCD码数字开关输入密码,

为了防止被偷看,将数字开关放在明处,

将确认键放在暗处,拨动数字开关,当拨到密码数时,按一下确认键,

接着继续拨动数字开关,

这样,即使旁边有人,也看不出确认的密码数和密码位数.

如果按错了,可按下复位键,清除密码.

 3,控制原理

    初如脉冲SM0.1将MD0中的数据清零.

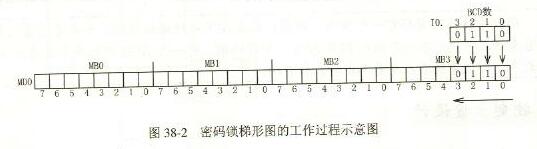

数字开关分别接在PLC的I0.0,I0.1,I0.2,I0.3 上,

将这4位二进制数(BCD码)传送到MD0的低4位M3.0,M3.1,M3.2,M3.3上.

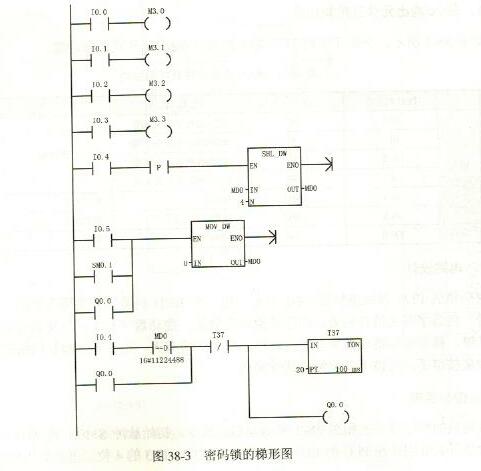

  密码锁的控制梯形图如下

    按下确认键,I0.4脉冲执行一次左移指令,

将输入的数据左移4位到M3.4-M3.7,拨入下一位密码,

再按下确认,如此将全部密码输入后,按下确认,

如果输入的密码和梯形图中设置的密码一致时,本例梯形图中的密码为11224488,

比较接点接通定时器T37和Q0.0得电自锁,电磁锁得电,

执行开锁,

开锁时间为2S,T37延时将Q0.0线圈断开.

Q0.0得电时将MD0中的数据清零.以便下次输入密码,

如果输入错误,按一下复位键I0.5,也能将MD0中的数据清零.
